Chất lỏng ion dựa trên Ether: Tính chất, ứng dụng và ưu điểm

chất lỏng ion đã định hình lại bối cảnh hóa học hiện đại bằng cách cung cấp muối nóng chảy ở nhiệt độ phòng có thể điều chỉnh được với áp suất hơi gần như bằng không. Trong số nhiều họ cấu trúc đã xuất hiện, chất lỏng ion gốc ether nổi bật vì tính linh hoạt đặc biệt, độ nhớt giảm và khả năng vận chuyển ion được tăng cường. Bằng cách kết hợp các chuỗi bên có chức năng ether - chẳng hạn như nhóm methoxyethyl hoặc ethoxyethyl - vào khung cation hoặc anion, các nhà hóa học đã thiết kế một phân lớp chất lỏng ion giúp thu hẹp khoảng cách hiệu suất giữa dung môi hữu cơ thông thường và chất lỏng ion truyền thống. Bài viết này tìm hiểu sâu về hóa học, tổng hợp, tính chất và ứng dụng trong thế giới thực của chất lỏng ion dựa trên ether.

Tìm hiểu cấu trúc của chất lỏng ion dựa trên Ether

Chất lỏng ion gốc ether được xác định bởi sự hiện diện của một hoặc nhiều nguyên tử oxy ete (–O–) trong các nhóm thế alkyl gắn với nhóm đầu ion. Các cation được nghiên cứu phổ biến nhất bao gồm imidazolium, pyrrolidinium, amoni và phosphonium, mỗi loại được trang trí bằng chuỗi có chức năng ether thay vì nhóm alkyl đơn giản. Ví dụ, 1-(2-metoxyetyl)-3-metylimidazolium ([MOEMIm] ) thay thế chuỗi butyl tiêu chuẩn của [BMIm] với nhóm methoxyethyl, làm thay đổi căn bản tính chất vật lý và hóa học của nó.

Oxy ether hoạt động như một chất cho điện tử và tương tác với trung tâm điện tích của cation, định vị điện tích một chút và làm giảm năng lượng mạng tổng thể của cặp ion. Sự biến đổi cấu trúc này có tác động xếp tầng lên độ nhớt, điểm nóng chảy, độ dẫn điện và khả năng tương thích dung môi. Sự lựa chọn phản liên kết - thường là bis(trifluoromethanesulfonyl)imide ([NTf ₂ ] ^– ), tetrafluoroborat ([BF ₄ ] ^– ), hoặc hexafluorophosphate ([PF ₆ ] ^– ) - điều chỉnh thêm các thuộc tính này cho các ứng dụng cụ thể.

Các mẫu chức năng Ether phổ biến

Methoxyetyl (–CH ₂ CH ₂ OCH ₃ ): được nghiên cứu rộng rãi nhất, cân bằng tính phân cực và tính linh hoạt của chuỗi
Etoxyetyl (–CH ₂ CH ₂ OC ₂ H ₅ ): kỵ nước hơn một chút, được sử dụng trong chất điện phân pin lithium
Chuỗi oligoether (–(CH ₂ CH ₂ O) _n –): chuỗi nhiều oxy cung cấp khả năng hòa tan lithium-ion cao
Nhóm có nguồn gốc từ Glycol: có nguồn gốc từ ethylene glycol hoặc poly(ethylene glycol), liên quan đến chất điện phân polyme

Các tính chất vật lý và hóa học chính

Các nguyên tử oxy ether làm giảm đáng kể nhiệt độ chuyển hóa thủy tinh và độ nhớt so với các nguyên tử chuỗi alkyl của chúng. Ở 25°C, chất lỏng ion alkyl-imidazolium điển hình có độ nhớt từ 50–300 mPa·s, trong khi các chất tương tự có chức năng ether có thể giảm xuống mức 20–60 mPa·s tùy thuộc vào độ dài chuỗi và lựa chọn anion. Điều này rất quan trọng đối với các ứng dụng điện phân trong đó sự vận chuyển khối lượng lớn chi phối hiệu suất của thiết bị.

Độ dẫn ion trong các hệ thống dựa trên ether được cải thiện tương ứng. Giá trị 5–15 mS/cm ở nhiệt độ phòng được báo cáo thường xuyên đối với [MOEMIm][NTf ₂ Các hệ thống loại ], so với 2–8 mS/cm đối với [BMIm][NTf thông thường ₂ ]. Sự cải thiện này bắt nguồn từ sự khuếch tán ion nhanh hơn nhờ độ nhớt thấp hơn và tương tác ion-ion yếu hơn do sự định vị điện tích dọc theo chuỗi ether.

Độ ổn định nhiệt là một tính năng phân biệt khác. Hầu hết các chất lỏng ion có chức năng ether ổn định ở nhiệt độ lên tới 200–300°C, mặc dù sự hiện diện của nhiều liên kết ether có thể làm giảm nhẹ nhiệt độ phân hủy ban đầu so với các hệ thống alkyl thuần túy. Cửa sổ điện hóa 3–5 V được quan sát thường xuyên, khiến chúng có thể sử dụng được cho các ứng dụng tụ điện và pin điện áp cao.

Bảng 1: Tính chất so sánh của chất lỏng ion gốc alkyl và chất lỏng ion gốc ete trong điều kiện tiêu chuẩn
Tài sản	Chất lỏng ion alkyl	Chất lỏng ion dựa trên Ether
Độ nhớt (25°C)	50–300 mPa·s	20–60 mPa·s
Độ dẫn ion	2–8 mS/cm	5–15 mS/cm
Cửa sổ điện hóa	3–5,5 V	3–5 V
Ổn định nhiệt	Lên tới 350°C	200–300°C
Số chuyển Li⁺	0,1–0,2	0,3–0,5

Các lộ trình tổng hợp và phương pháp chuẩn bị

Quá trình tổng hợp chất lỏng ion dựa trên ether thường tuân theo phương pháp hoán vị bậc bốn hai bước. Trong bước đầu tiên, dị vòng hoặc amin chứa nitơ hoặc phốt pho được alkyl hóa bằng cách sử dụng halogenua có chức năng ete (ví dụ, 2-metoxyetyl clorua hoặc tosylat). Muối halogenua thu được được tách và tinh chế, thường bằng cách rửa bằng etyl axetat để loại bỏ nguyên liệu ban đầu không phản ứng.

Ở bước thứ hai, anion halogenua được trao đổi bằng anion phối trí yếu như [NTf ₂ ] ^– hoặc [BF ₄ ] ^– thông qua trao đổi chất với muối lithium hoặc kali tương ứng trong môi trường nước hoặc dung môi hỗn hợp. Sản phẩm lỏng ion, kỵ nước trong nhiều trường hợp, tách ra thành một pha riêng biệt và được sấy khô trong chân không ở nhiệt độ 60–80°C để loại bỏ nước dư, điều này rất quan trọng vì ngay cả hơi ẩm cũng có thể làm giảm hiệu suất điện hóa.

Cân nhắc kiểm soát chất lượng

Đặc tính của sản phẩm cuối cùng nên bao gồm ¹ H và ¹³ C NMR để xác nhận cấu trúc, chuẩn độ Karl Fischer để xác minh hàm lượng nước (lý tưởng là dưới 50 ppm) và sắc ký ion để kiểm tra tạp chất halogenua dư (mục tiêu dưới 10 ppm). Các tạp chất ảnh hưởng đáng kể đến phép đo độ dẫn điện và có thể gây ra tín hiệu điện hóa sai trong quá trình kiểm tra tế bào.

Ứng dụng điện hóa trong lưu trữ năng lượng

Ứng dụng có ý nghĩa thương mại nhất của chất lỏng ion gốc ether là làm chất điện phân hoặc chất phụ gia điện phân trong pin lithium-ion và lithium-kim loại. Các nguyên tử oxy ether trong chất lỏng ion này phối hợp với Li các ion theo cách tương tự như ete vương miện và oxit polyetylen, cải thiện đáng kể Li số chuyển tiếp. Trong khi các chất điện phân lỏng ion thông thường thường hiển thị Li số chuyển giao dưới 0,2, các hệ thống có chức năng ether thường xuyên đạt được giá trị 0,3–0,5, cho phép sạc nhanh hơn và giảm sự phân cực nồng độ ở bề mặt điện cực.

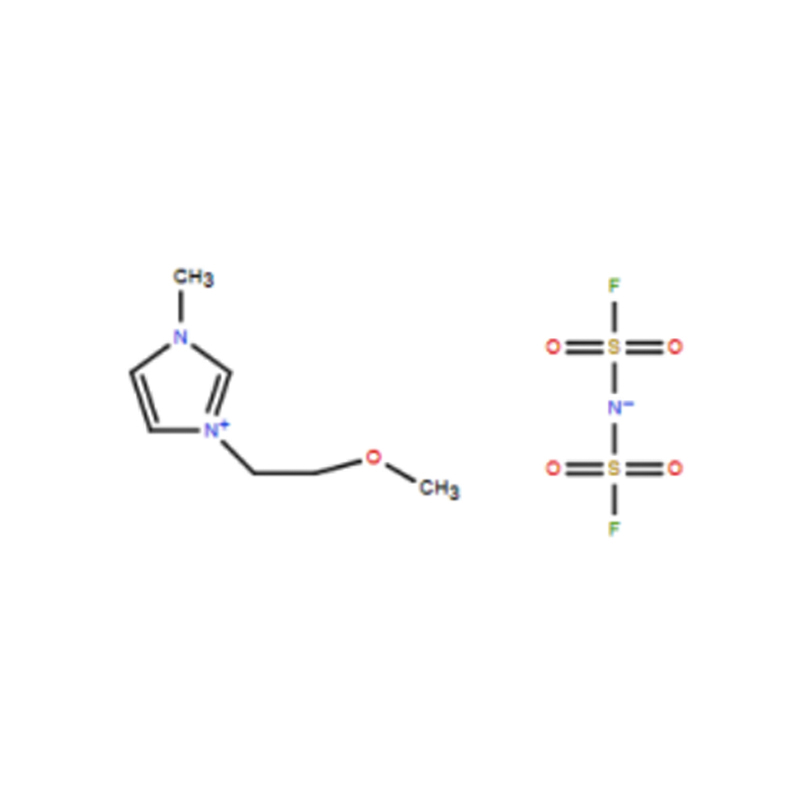

Trong pin natri-ion - một lĩnh vực ngày càng được quan tâm do sự khan hiếm của lithium - chất lỏng ion gốc ether đã cho thấy nhiều hứa hẹn. Các nhóm nghiên cứu đã chứng minh sự mạ và tước Na có thể đảo ngược trong các chất điện phân dựa trên [MOEMIm] [FSI] với hiệu suất Coulombic vượt quá 99%, vượt trội so với các chất điện phân dựa trên cacbonat ở nhiệt độ cao. Tính không bắt lửa của các chất lỏng ion này là một tính năng an toàn đặc biệt hấp dẫn đối với các hệ thống lưu trữ năng lượng cỡ lớn.

Siêu tụ điện cũng được hưởng lợi đáng kể từ chất điện phân lỏng ion gốc ether. Độ nhớt thấp của chúng cho phép khuếch tán ion nhanh chóng vào các điện cực cacbon siêu nhỏ, đạt được điện dung riêng 150–200 F/g ở tốc độ quét trong đó các chất điện phân lỏng ion thông thường cho thấy sự phân rã điện dung đáng kể. Cửa sổ điện áp hoạt động lên tới 3,5 V trong các hệ thống dựa trên ether sẽ trực tiếp chuyển thành mật độ năng lượng cao hơn cho thiết bị.

Ứng dụng xúc tác và thu giữ CO₂

Ngoài việc lưu trữ năng lượng, chất lỏng ion gốc ether còn đóng vai trò là môi trường phản ứng và chất xúc tác hiệu quả trong tổng hợp hữu cơ. Các nhóm ether phân cực của chúng ổn định các trạng thái chuyển tiếp tích điện, đẩy nhanh quá trình thay thế nucleophin, phản ứng cộng vòng và phản ứng Diels-Alder. Vì chúng không bay hơi nên các sản phẩm phản ứng có thể được chưng cất khỏi dung môi lỏng ion, sau đó có thể thu hồi và tái sử dụng mà không bị giảm hiệu suất đáng kể — một lợi thế lớn cho quy trình hóa học xanh.

Thu giữ và chuyển đổi CO₂ là một lĩnh vực ứng dụng đang phát triển nhanh chóng khác. Chất lỏng ion gốc ether hấp thụ CO₂ thông qua quá trình hòa tan vật lý ở áp suất vừa phải (1–10 bar), với mạng lưới oxy ether cung cấp các vị trí tương tác thuận lợi. Khi kết hợp với các nhóm chức năng dành riêng cho nhiệm vụ (ví dụ: các gốc amino hoặc carboxylate), các vật liệu này có thể chuyển đổi giữa chế độ hấp thụ vật lý và hóa học, tạo điều kiện cho các chu trình tái tạo dao động áp suất hoặc nhiệt độ cho các quy trình thu giữ carbon công nghiệp.

Các lĩnh vực ứng dụng đáng chú ý khác

Pin mặt trời nhạy cảm với thuốc nhuộm (DSSC): được sử dụng làm chất điện phân bán rắn để thay thế các dung môi hữu cơ dễ bay hơi mà không làm mất đi khả năng di chuyển của ion
Màng tách khí: được tích hợp vào ma trận polymer để tăng cường độ chọn lọc CO₂/N₂ và CO₂/CH₄
Chất bôi trơn và chất phủ chống mài mòn: chuỗi ether cải thiện hành vi làm ướt trên bề mặt kim loại, giảm ma sát trong điều kiện bôi trơn biên
Chiết xuất dược phẩm: hòa tan có chọn lọc các hợp chất có hoạt tính sinh học từ các nền mẫu phức tạp với sự đồng chiết tối thiểu các chất không mong muốn

Những thách thức và hạn chế thực tế

Bất chấp những ưu điểm của chúng, chất lỏng ion gốc ether không phải là không có thách thức. Cửa sổ điện hóa tương đối hẹp hơn so với các hệ thống alkyl thuần túy - xuất phát từ tính dễ bị oxy hóa của liên kết ether C–O - có thể hạn chế việc sử dụng chúng trong các ứng dụng catốt điện áp cao trên 4,5 V so với Li/Li . Quá trình oxy hóa chất điện phân ở bề mặt cực âm tạo ra các sản phẩm phụ không mong muốn và góp phần làm giảm dung lượng tế bào qua các chu kỳ lặp đi lặp lại.

Chi phí vẫn là rào cản đáng kể đối với việc triển khai trên quy mô lớn. Việc tổng hợp các halogenua có chức năng ether có độ tinh khiết cao làm tác nhân kiềm hóa đắt hơn 1-chlorobutane hoặc 1-bromobutane đơn giản được sử dụng cho chất lỏng ion tiêu chuẩn. Ngoài ra, bước hoán vị đòi hỏi lithium bis(trifluoromethanesulfonyl)imide có độ tinh khiết cao, bản thân chất này có giá cao. Mặc dù nghiên cứu ở quy mô thử nghiệm là khả thi nhưng sản xuất ở quy mô công nghiệp đòi hỏi phải tối ưu hóa quy trình để giảm chi phí xuống mức khả thi về mặt thương mại.

Tính ưa nước là một yếu tố hai lưỡi. Nhiều chuỗi ether phân cực hơn có thể làm tăng khả năng hấp thụ nước từ không khí xung quanh, đòi hỏi các điều kiện xử lý phòng khô hoặc hộp đựng găng tay nghiêm ngặt trong suốt quá trình chế tạo thiết bị. Điều này làm tăng thêm chi phí cơ sở hạ tầng và độ phức tạp, đặc biệt đối với các nhà sản xuất đang chuyển đổi từ quy trình điện phân hữu cơ thông thường.

Hướng nghiên cứu mới nổi và triển vọng tương lai

Nghiên cứu hiện tại đang mở rộng ranh giới của thiết kế chất lỏng ion dựa trên ether theo một số hướng thú vị. Một con đường đầy hứa hẹn là sự phát triển của chất lỏng ion dẫn ion đơn , trong đó chuỗi có chức năng ether được neo vào xương sống polymer và chỉ có một loại ion (ví dụ: Li ) là di động. Các hệ thống trạng thái rắn hoặc trạng thái gel này kết hợp tính ổn định cơ học của polyme với lợi ích vận chuyển ion của sự phối hợp oxy ether, nhắm vào Li số chuyển giao tiến gần đến sự thống nhất.

Một biên giới khác là việc sử dụng dung môi eutectic sâu (DES) có nguồn gốc từ các chất cho liên kết hydro chứa ether trộn với các thành phần chất lỏng ion. Các hỗn hợp này được chuẩn bị rẻ hơn, thường có khả năng phân hủy sinh học và giữ được nhiều đặc tính vận chuyển thuận lợi của chất lỏng ion, mở rộng bộ công cụ có sẵn cho các nhà lập công thức và kỹ sư xử lý.

Học máy và sàng lọc thông lượng cao đang đẩy nhanh việc khám phá các thành phần chất lỏng ion dựa trên ether tối ưu. Bằng cách đào tạo các mô hình về dữ liệu độ nhớt, độ dẫn điện và độ ổn định điện hóa hiện có, các nhà nghiên cứu hiện có thể dự đoán hiệu suất của các cấu trúc mới trước khi tổng hợp – giảm thời gian lặp lại thử nghiệm từ vài tháng xuống còn vài ngày. Khi các công cụ tính toán này hoàn thiện, không gian thiết kế cho chất lỏng ion có chức năng ether sẽ mở rộng đáng kể, tạo điều kiện cho các giải pháp có mục tiêu hơn để lưu trữ năng lượng, xúc tác và các thách thức xử lý môi trường phía trước.
