Công dụng nghiên cứu và công nghiệp quan trọng nhất của 1-Ethyl-3-methylimidazolium Bis(fluorosulfonyl)imide là gì?

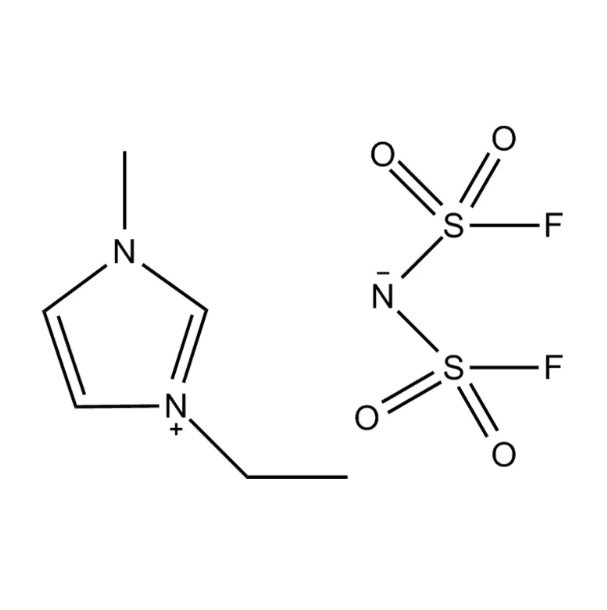

1-Ethyl-3-metylimidazolium bis(flosulfonyl)imua — thường được viết tắt là [EMIM][FSI] — là một chất lỏng ion đã thu hút sự chú ý chuyên sâu của giới khoa học và công nghiệp trong hai thập kỷ qua. Chất lỏng ion là muối tồn tại ở dạng lỏng ở nhiệt độ phòng hoặc gần nhiệt độ phòng, và [EMIM] [FSI] nổi bật trong họ rộng này nhờ sự kết hợp đặc biệt của các đặc tính: độ nhớt rất thấp, cửa sổ ổn định điện hóa rộng, độ dẫn ion cao, áp suất hơi không đáng kể và độ ổn định nhiệt tốt. Những đặc điểm này làm cho nó trở thành một trong những chất lỏng ion linh hoạt và hữu ích nhất hiện có, với các ứng dụng tích cực bao gồm lưu trữ năng lượng, tổng hợp điện hóa, khoa học bôi trơn và nghiên cứu vật liệu tiên tiến.

Các đặc tính vật lý và hóa học cốt lõi cho phép sử dụng nó

Để hiểu lý do tại sao [EMIM][FSI] được áp dụng rộng rãi như vậy đòi hỏi phải có một bức tranh rõ ràng về điều gì khiến nó trở nên đặc biệt về mặt vật lý và hóa học. Anion bis(fluorosulfonyl)imide - còn được viết là FSI⁻ - là một anion phối hợp yếu, có độ định vị cao, chỉ tương tác lỏng lẻo với cation imidazolium. Sự ghép cặp ion yếu này là nguyên nhân sâu xa khiến hợp chất này có độ nhớt thấp đáng kể so với nhiều chất lỏng ion khác. Ở 25°C, [EMIM][FSI] có độ nhớt động học xấp xỉ 18–22 mPa·s , đủ thấp để cho phép ion di chuyển hợp lý mà không cần nhiệt độ cao.

Độ dẫn ion của nó ở nhiệt độ phòng rơi vào khoảng 14–18 mS/cm , nằm trong số mức cao nhất được ghi nhận đối với bất kỳ chất lỏng ion tinh khiết nào. Đây là hậu quả trực tiếp của độ nhớt thấp và mật độ điện tích cao của anion FSI⁻. Cửa sổ điện hóa - dải điện áp mà hợp chất không bị oxy hóa cũng không bị khử - kéo dài khoảng 4,5 đến 5,5 V tùy thuộc vào vật liệu điện cực và điều kiện đo. Cửa sổ rộng này là điều khiến [EMIM][FSI] trở nên hấp dẫn như một môi trường điện phân cho các ứng dụng điện hóa điện áp cao. Điểm nóng chảy của nó thấp hơn nhiều so với 0°C (giá trị được báo cáo nằm trong khoảng từ −18°C đến −22°C), nghĩa là nó vẫn ở dạng lỏng trong hầu hết các phạm vi nhiệt độ hoạt động liên quan đến các thiết bị trong thế giới thực.

Chất điện phân trong pin Lithium-Ion và pin thế hệ tiếp theo

Ứng dụng có ý nghĩa thương mại nhất của [EMIM] [FSI] là thành phần chất điện phân trong hệ thống pin sạc. Pin lithium-ion thông thường sử dụng chất điện phân cacbonat hữu cơ - ethylene cacbonat, dimethyl cacbonat và các hợp chất liên quan - dễ cháy và dễ bị phân hủy ở nhiệt độ cao hoặc sau khi lạm dụng tế bào. Chất lỏng ion cung cấp một giải pháp thay thế không cháy, ổn định nhiệt và [EMIM] [FSI] là một trong những ứng cử viên phù hợp nhất vì độ nhớt thấp của nó cho phép các ion lithium di chuyển qua chất điện phân với tốc độ đủ nhanh cho chu kỳ sạc và xả thực tế.

Trong nghiên cứu pin lithium, [EMIM][FSI] thường được sử dụng làm dung môi chủ trong đó muối lithium — phổ biến nhất là lithium bis(fluorosulfonyl)imide (LiFSI) — được hòa tan ở nồng độ từ 0,5 M đến 3,2 M. Ở nồng độ muối lithium cao, chất điện phân tạo thành chất điện phân lỏng ion "cô đặc cục bộ" với khả năng tương thích được cải thiện với cực dương than chì, nếu không sẽ bị tẩy tế bào chết bởi cation imidazolium. Các nghiên cứu đã chứng minh chu kỳ ổn định của pin đầy than chì/LiFePO₄ và than chì/NMC sử dụng chất điện phân dựa trên [EMIM] [FSI] ở nhiệt độ từ −20°C đến 60°C, vượt trội so với chất điện phân cacbonat ở cả hai mức cực trị của phạm vi này.

Ứng dụng pin Natri-Ion và Kali-Ion

Ngoài lithium, [EMIM][FSI] đang được tích cực nghiên cứu làm môi trường điện phân cho pin natri-ion và kali-ion - hai chất hóa học hậu lithium đang được phát triển như những giải pháp thay thế chi phí thấp hơn cho việc lưu trữ năng lượng cố định. Muối natri và kali của anion FSI⁻ dễ dàng hòa tan trong [EMIM][FSI], và chất điện phân thu được hỗ trợ quá trình mạ và tước bỏ thuận nghịch các kim loại này ở những điều kiện khó đạt được trong dung môi cacbonat tiêu chuẩn hoặc dung môi gốc ete. Bản chất không bắt lửa của chất điện phân lỏng ion đặc biệt hấp dẫn đối với kho lưu trữ cố định khổ lớn, nơi an toàn cháy nổ là hạn chế thiết kế chính.

Siêu tụ điện và tụ điện điện hóa

Tụ điện hai lớp điện hóa (EDLC), thường được gọi là siêu tụ điện hoặc siêu tụ điện, lưu trữ năng lượng bằng cách hấp phụ các ion trên bề mặt của các điện cực carbon có diện tích bề mặt cao. Mật độ năng lượng tối đa có thể đạt được trong EDLC tỷ lệ với bình phương của điện áp hoạt động, nghĩa là việc mở rộng cửa sổ điện áp sẽ nhân trực tiếp năng lượng lưu trữ trên một đơn vị khối lượng. Chất điện phân nước giới hạn hoạt động của EDLC ở mức khoảng 1 V, trong khi chất điện phân hữu cơ mở rộng mức này đến khoảng 2,7 V. [EMIM] [FSI], với cửa sổ điện hóa vượt quá 4 V trong tế bào điện cực cacbon, cho phép các thiết bị EDLC hoạt động ở 3,5 V trở lên , gần gấp đôi mật độ năng lượng có thể đạt được so với các chất điện phân hữu cơ dựa trên acetonitril.

Độ nhớt thấp của [EMIM][FSI] rất quan trọng trong bối cảnh này vì nó cho phép các ion thâm nhập vào các lỗ hẹp của vật liệu điện cực cacbon hoạt tính và cacbon có nguồn gốc từ cacbua một cách hiệu quả, ngay cả ở nhiệt độ thấp hơn môi trường xung quanh. Các nhóm nghiên cứu đã chứng minh tế bào EDLC dựa trên [EMIM] [FSI] có giá trị năng lượng cụ thể vượt quá 40 Wh/kg ở cấp độ thiết bị - một chuẩn mực tiếp cận phạm vi hiệu suất thấp hơn của pin axit chì trong khi vẫn duy trì mật độ năng lượng và lợi thế về vòng đời đặc trưng của bộ lưu trữ kiểu tụ điện.

Định vị điện của kim loại và chất bán dẫn

Sự lắng đọng điện - quá trình khử các ion kim loại từ dung dịch lên bề mặt điện cực để tạo thành màng mỏng hoặc lớp phủ - bị hạn chế nghiêm trọng trong chất điện phân nước vì nước điện phân dưới 1,23 V. Nhiều kim loại được quan tâm trong công nghiệp, bao gồm nhôm, titan, silicon, germani và các kim loại chịu lửa như tantalum và niobi, hoàn toàn không thể được lắng đọng điện từ nước vì thế khử của chúng nằm dưới giới hạn tiến hóa hydro. [EMIM][FSI] hòa tan các muối tiền chất thích hợp cho một số nguyên tố này và cung cấp cửa sổ điện hóa cần thiết để khử chúng mà không xảy ra các phản ứng phân hủy điện phân cạnh tranh.

Quá trình định vị điện cực nhôm từ các chất điện phân dựa trên [EMIM] [FSI] có chứa nhôm clorua (AlCl₃) đã được chứng minh ở nhiệt độ phòng với hiệu suất dòng điện tốt và hình thái màng có thể kiểm soát được. Lớp phủ nhôm lắng đọng hứa hẹn cho các ứng dụng chống ăn mòn trong đó lớp mạ crôm hoặc niken thông thường đang bị loại bỏ vì lý do môi trường. Các màng mỏng silicon và germanium được lắng đọng từ các chất điện phân dựa trên [EMIM] [FSI] đã được khám phá làm vật liệu cực dương cho các ứng dụng pin, trong đó lộ trình định vị bằng điện cung cấp một giải pháp thay thế cho các phương pháp lắng đọng chân không ở nhiệt độ cao.

Tổng hợp chất bán dẫn và cấu trúc nano

Môi trường hòa tan độc đáo của [EMIM] [FSI] cũng cho phép tổng hợp các cấu trúc nano bán dẫn - chấm lượng tử, dây nano và màng mỏng - với hình thái và thành phần được kiểm soát. Chất lỏng ion hoạt động đồng thời như dung môi, chất định hướng cấu trúc và môi trường điện hóa, hướng dẫn quá trình tạo mầm và phát triển của vật liệu lắng đọng thông qua cấu trúc bề mặt có tổ chức của nó ở bề mặt điện cực. Các chất bán dẫn hỗn hợp như CdTe và Cu₂ZnSnS₄ (CZTS), liên quan đến sản xuất pin mặt trời, đã được lắng đọng từ các chất điện phân dựa trên [EMIM] [FSI] với khả năng kiểm soát thành phần không dễ dàng đạt được trong các hệ thống nước.

Sử dụng làm dung môi và môi trường phản ứng trong tổng hợp hóa học

Chất lỏng ion đã được quảng bá là chất thay thế "xanh" cho dung môi hữu cơ dễ bay hơi trong tổng hợp hóa học vì áp suất hơi không đáng kể của chúng giúp loại bỏ sự phát thải dung môi trong các phản ứng. [EMIM][FSI] tham gia vào không gian ứng dụng này, đặc biệt đối với các phản ứng được hưởng lợi từ các đặc tính hòa tan cụ thể của nó hoặc khi độ ổn định điện hóa của nó cho phép nó được sử dụng làm dung môi và chất điện phân kết hợp để điện tổng hợp.

Điện tổng hợp hữu cơ - sử dụng điện thay vì các chất oxy hóa hoặc chất khử hóa học để thúc đẩy các quá trình biến đổi hữu cơ - là một lĩnh vực công nghiệp đang ngày càng được quan tâm để sản xuất các sản phẩm dược phẩm trung gian và hóa chất tinh khiết. [EMIM][FSI] hoạt động như cả dung môi và chất điện phân hỗ trợ trong các phản ứng như vậy, loại bỏ nhu cầu hòa tan một loại muối riêng biệt trong dung môi hữu cơ và đơn giản hóa quá trình phân lập sản phẩm sau đó. Độ nhớt thấp so với các chất lỏng ion khác giúp cải thiện sự vận chuyển khối lượng trong lò phản ứng điện hóa, tăng hiệu suất dòng điện và giảm thời gian phản ứng.

Trong quá trình khử điện hóa CO₂ - một phản ứng được quan tâm đáng kể để chuyển đổi carbon dioxide thu được thành nhiên liệu hoặc hóa chất hữu ích - [EMIM] [FSI] đã được xác định là một phương tiện có hiệu quả cao. Cation imidazolium tham gia tích cực vào việc ổn định chất trung gian anion gốc CO₂, giảm mức điện thế cần thiết để khử CO₂ và cải thiện khả năng chọn lọc đối với các sản phẩm carbon monoxide hoặc formate so với các chất điện phân nước.

Ứng dụng bôi trơn và ma sát

Độ ổn định nhiệt, không bay hơi và ái lực bề mặt có thể điều chỉnh của [EMIM] [FSI] làm cho nó trở thành chất phụ gia bôi trơn khả thi và chất bôi trơn gọn gàng cho các ứng dụng ma sát đòi hỏi khắt khe. Không giống như chất bôi trơn gốc dầu mỏ, nó không bay hơi trong điều kiện chân không, khiến nó phù hợp để sử dụng trong các cơ chế không gian, buồng chân không và vòng bi dụng cụ chính xác nơi phải giảm thiểu lượng khí thải ra ngoài. Các nghiên cứu về [EMIM][FSI] làm chất bôi trơn trên các tiếp điểm trượt bằng thép trên thép đã cho thấy sự giảm đáng kể về hệ số ma sát và mức độ mài mòn so với các bề mặt không được bôi trơn và so với các chất bôi trơn bằng dầu khoáng tham chiếu.

Anion FSI⁻ góp phần vào hiệu suất ma sát bằng cách hình thành màng ma sát bảo vệ trên bề mặt kim loại trong điều kiện cắt. Hàm lượng flo của anion đóng vai trò tương tự như các hạt PTFE (polytetrafluoroethylene) trong các công thức chất bôi trơn thông thường, mang lại bề mặt hóa học năng lượng thấp giúp giảm mài mòn chất kết dính. Đối với các hợp kim nhôm và kim loại mềm khó bảo vệ bằng hóa chất phụ gia lưu huỳnh-phốt pho (có thể ăn mòn bề mặt kim loại màu), [EMIM] [FSI] cung cấp giải pháp thay thế tương thích về mặt hóa học.

Tóm tắt các lĩnh vực ứng dụng chính

Bảng bên dưới tổng hợp các cách sử dụng chính của [EMIM][FSI] cùng với thuộc tính cụ thể giúp nó phù hợp với từng miền ứng dụng.

Xử lý, an toàn và cân nhắc thực tế

Mặc dù [EMIM][FSI] ít nguy hiểm hơn nhiều so với các dung môi hữu cơ dễ bay hơi mà nó thường thay thế nhưng không phải là không có yêu cầu xử lý. Hợp chất này có tính hút ẩm - nó hấp thụ nước từ không khí xung quanh - và nước hòa tan ảnh hưởng đến cửa sổ điện hóa, độ nhớt và độ dẫn điện của nó. Đối với các ứng dụng điện hóa yêu cầu hiệu suất ở giới hạn của cửa sổ ổn định, [EMIM] [FSI] phải được sấy khô trong chân không ở 60–80°C và khuấy cho đến khi hàm lượng nước ở dưới mức 20 trang/phút được đo bằng phép chuẩn độ Karl Fischer.

• Bảo quản trong hộp kín trong môi trường khí trơ (argon hoặc nitơ) để giảm thiểu sự hấp thụ độ ẩm và ngăn chặn mọi phản ứng với CO₂ trong khí quyển có thể làm thay đổi thành phần chất lỏng ion trong thời gian dài.
• Tránh tiếp xúc với da trong thời gian dài — mặc dù [EMIM][FSI] có độc tính cấp tính thấp, nhưng chất lỏng ion là một nhóm thể hiện hoạt động sinh học ở cấp độ tế bào và dữ liệu phơi nhiễm tích lũy vẫn đang được các nhà nghiên cứu sức khỏe nghề nghiệp thu thập.
• Xử lý cẩn thận các dụng cụ và thiết bị thủy tinh được sử dụng với [EMIM][FSI] — sức căng bề mặt thấp có nghĩa là nó làm ướt mạnh các bề mặt và có thể khó loại bỏ hoàn toàn khỏi các bề mặt xốp hoặc nhám nếu không rửa kỹ bằng dung môi.
• Việc thải bỏ phải tuân theo các quy định của địa phương đối với các hóa chất có chứa flo — anion FSI⁻ chứa các nhóm fluorosulfonyl tạo ra các sản phẩm phụ có chứa fluoride khi đốt và không nên thải bỏ vào các dòng chất thải chứa nước tiêu chuẩn nếu không có biện pháp xử lý thích hợp.

Khi nghiên cứu về chất lỏng ion tiếp tục hoàn thiện và con đường mở rộng quy mô sản xuất [EMIM] [FSI] trở nên hiệu quả hơn về mặt chi phí, khoảng cách giữa hiệu suất phòng thí nghiệm và triển khai thương mại đang dần thu hẹp. Sự kết hợp giữa bề rộng điện hóa, độ nhớt thấp và độ bền nhiệt giúp nó trở thành một trong những chất lỏng ion hợp lý nhất về mặt kỹ thuật để chuyển đổi từ nghiên cứu hàn lâm sang thực hành công nghiệp trên nhiều lĩnh vực.
